F8710 NB-IoT系列
低功耗广域网NB-IoT串口模块、NB-IoT DTU

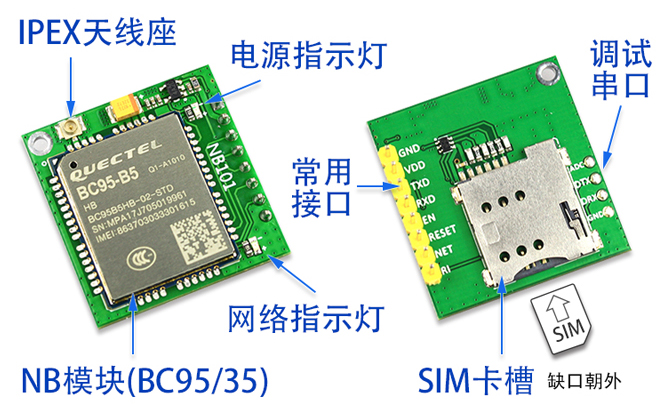

F8710是基于移远NB-IOT BC35的模块板，板载IPEX射频天线座，5V/12V转3.3V LDO稳压电源，eSIM卡座，ESD防护电路，即插即用。用户只需注重上层应用，以最快的速度开发出基于NB-IOT应用的产品。
F8710模块板采用2.54mm标准间距排针，引出BC35模块最常使用的信号，整板尺寸仅50mm*30mm，便于嵌入到客户产品中。
F8710模块板采用2.54mm标准间距排针，引出BC35模块最常使用的信号，整板尺寸仅50mm*30mm，便于嵌入到客户产品中。
支持频段
BC35-G，国内全网通版本
● 全频段的模块上电后，会根据eSIM卡网络类型自动搜索网络，无需手动设置频段；
● 板载贴片式eSIM，无需单独购买SIM卡；
● 全频段的模块上电后，会根据eSIM卡网络类型自动搜索网络，无需手动设置频段；
● 板载贴片式eSIM，无需单独购买SIM卡；

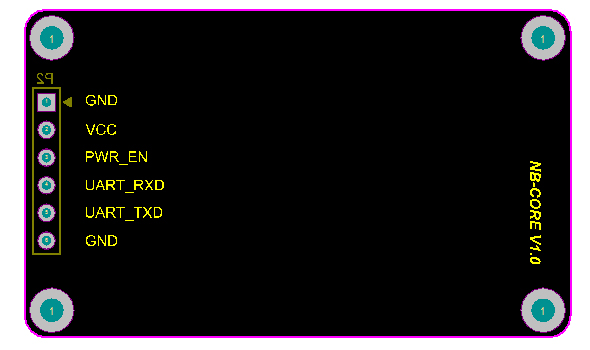

引脚信号
模块板通过2.54mm间距单排排针（直）与外部连接；
|
引脚号 |
定义 |
说明 |
|
1 |
GND |
电源地 |
|
2 |
VCC |
电源输入: A版本：DC 4.5V ~ 5.5V B版本：DC 4.5V ~ 16V |
|
3 |
PWR_EN |
电源使能（0 ~ VCC）: 高电平：电源开启 低电平：电源关闭 |
|
4 |
UART_RXD |
串口数据接受，TTL电平 |
|
5 |
UART_TXD |
串口数据发送，TTL电平 |
|
6 |
GND |
电源地 |
产品规格
|
项目 |
说明 |
|
电源输入 |
VDD供电范围支持2种模式： A版本：DC 4.5V ~ 5.5V B版本：DC 4.5V ~ 16V |
|
发射功率 |
23dBm±2dB |
|
工作温度 |
-40℃~+85℃ |
|
SIM卡类型 |
贴片式eSIM |
|
串口 |
TTL串口 |
|
网络协议 |
UDP/CoAP |
|
数据传输特性 |
下行25.2kbps，上行15.625kbps |
|
AT命令 |
3GPP TS 27.007 V14.3.0 (2017-03) 定义的命令以及移远通信新增的AT命令 |
|
固件升级 |
通过主串口或 DFOTA空中升级 |
|
RoHS |
所有器件完全符合 EU RoHS 标准 |
